ZUFÜHRTECHNIK

zur richtigen zeit am richtigen ort in der richtigen lage.
WIR FÜHREN IHRE MASSENTEILE IN BESTIMMTER ORIENTIERUNG FÜR SIE ZU.

UNSERE LEISTUNGEN IM ÜBERBLICK

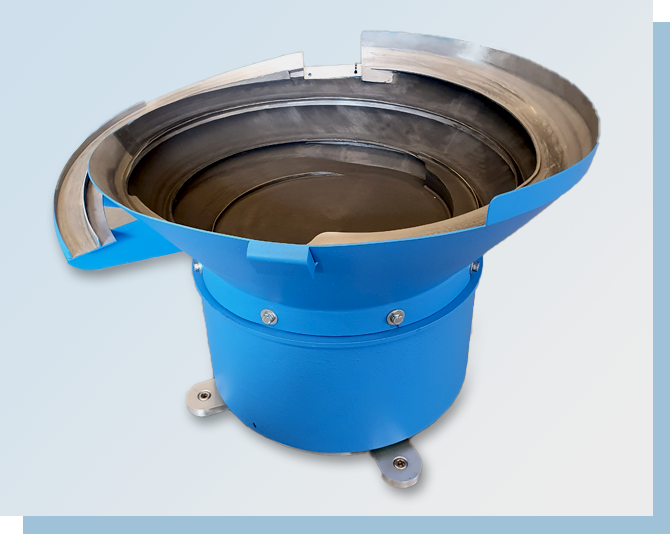

WENDELFÖRDERER

Massenteile sollen in einer bestimmten Orientierung einem Magazin, einer Maschine oder einem Montageautomaten zugeführt werden. Langjährige Erfahrung auf dem Gebiet der Zuführtechnik befähigen uns, für Sie den effizienten Automatisierungsprozess zu finden. Diese Anforderung erfüllt die Firma Altec Automation GmbH seit mehreren Generationen mit zuverlässiger Technik und höchster Präzision.

AUFBAU UND ARBEITSWEISE
Der Teileförderer dient zum Ordnen und Zuführen von Massenteilen an automatischen Einrichtungen und Anlagen. Er ist in einem automatischen Prozess Ablauf nicht nur ein Arbeitsgerät, sondern durch das Füllvolumen des Topfes auch ein Vorratsbehälter. Das Füllen kann von Hand oder automatisch z.B. durch eine Beschickungsrinne erfolgen. Teileförderer sind auf Resonanznähe abgestimmte Zweimassen-Schwingsysteme. Das Antriebsteil enthält die Elemente zur Schwingerzeugung wie Elektromagnet und Blattfederpakete. Der Topf ist mit dem Antrieb leicht lösbar verbunden. Die optimale Auslegung und Abstimmung des Systems gewährleisten ein gleichmäßiges Schwingen. Der Teileförderer steht auf Gummipuffern. Dadurch werden kaum Schwingungen auf die Umgebung übertragen.

TEILEFÖRDERER
Die Normalform der Töpfe ist zylindrisch, in bestimmten Fällen auch kegel- oder stufenförmig. Ein solcher Topf wird gewählt, wenn Teile zum Verklemmen zwischen übereinanderliegenden Wendelgängen neigen. Die Wahl des Topfdurchmessers hängt von der Größe der zu fördernden Teile ab. Als Regel gilt, dass die größte Abmessung des Teiles etwa 1/6 des Topfbodendurchmessers nicht überschreiten soll. Normalerweise ist jeder Topf nur mit einer Wendelbahn ausgerüstet. Sollen jedoch ausgerichtete Teile an mehreren Ausläufen abgenommen werden, ist auch der Einbau mehrerer Wendelbahnen möglich. Das Auswechseln von Töpfen mit gleichem Durchmesser, aber unterschiedlichem Gewicht ist leicht möglich. Hierzu sind Korrekturen an Ausgleichsgewichten vorzunehmen.

TOPFWERKSTOFF
Als Werkstoff für die Teileförderertöpfe wird Edelstahl 1.4301 verwendet. Je nach Anforderung können die Töpfe innen mit verschiedenen Auskleidungen, wie z.B. Polyurethan, Förderbürstenmaterial oder Teflon versehen werden.

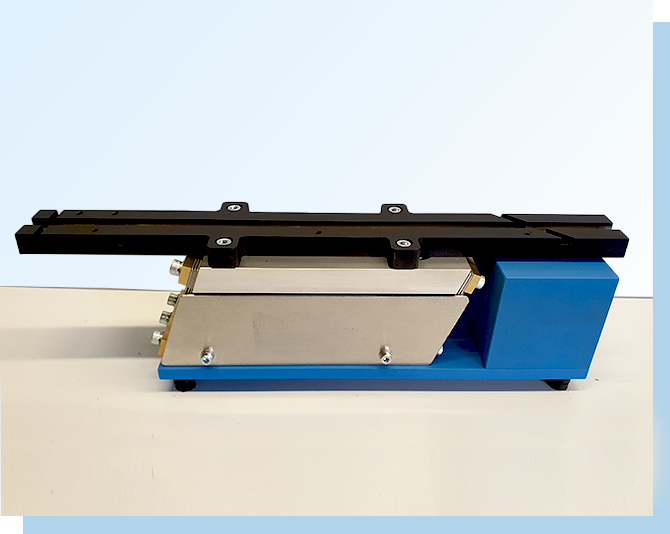

LINEARFÖRDERER

Lineare Zuführeinheiten von Altec Automation GmbH zeichnen sich durch hohe Leistungsfähigkeit und komfortable Bedienbarkeit aus. Sie sind auch für Werkstücke mit kleinsten Sortiermerkmalen geeignet.

AUFBAU UND HINWEISE
Für den Antrieb gilt das gleiche, wie bei dem Teileförderer. Auch hier handelt es sich, um ein abgestimmtes Zweimassen-Schwingsystem. Sollen Töpfe von Teileförderern stetig mit Teilen beschickt werden, können je nach Größe des Teileförderers, Größe und Menge der Teile, sowie den örtlichen Gegebenheiten Kleinfördergeräte gewählt werden. Dabei ist das Antriebsteil mit einem Rinnentrog versehen.Kleinfördergeräte (Linearförderer) dienen auch als Transport- oder Staustrecke zwischen Teileförderer und nachgeschalteter Einrichtung oder Maschine. In diesem Fall wird auf den Kleinförderantrieb eine Förderschiene gesetzt, die dem zu


Wenn der Anwender den Förderaufsatz (Rinne, Schiene etc.) selbst anfertigt, ist auf genügend Schwingungssteifheit zu achten. Große Baulängen, niedrige Seitenwände ohne Abkantungen, zu geringe Blechdicken oder zu große Breiten ohne Versteifungsrippen sind zu vermeiden. Das Sollgewicht muss beachtet werden.

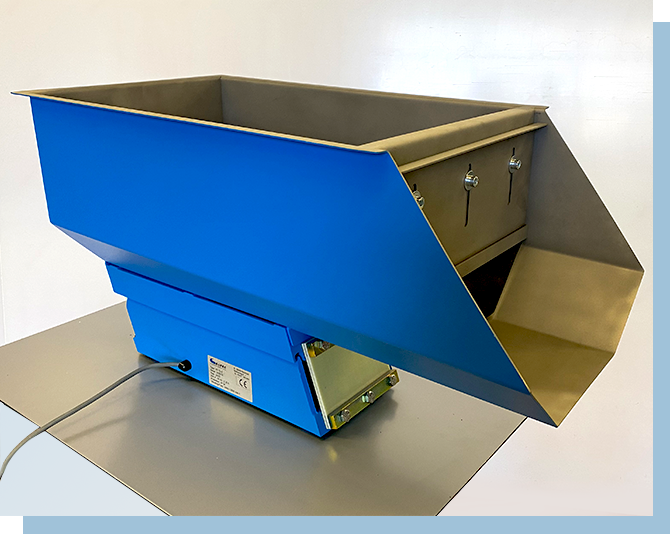

VIBRATIONSBUNKER

Die Vibrationsbunker KF0,1 bis KF12 bauen auf unseren bewährten Linearantrieben auf. Sie eignen sich vor allem für die Speicherung kleiner und mittlerer Werkstücke und werden z.B. innerhalb einer Zuführanlage zur Befüllung von Schwingförderern (Rundförderern) eingesetzt.

Vibrationsbunker zeichnen sich durch eine geschlossene Wanne aus, in die keine dünnwandigen Werkstücke oder Späne (etwa durch Fugen) eindringen können. Unsere Bunker werden nicht nur bei hohen Förderleistungen und der damit verbundenen Forderung nach hohem Füllvolumen verwendet. Sie eignen sich besonders, wenn größere und/oder schwerere Werkstücke zugeführt werden müssen. Außerdem ist eine Vorvereinzelung des Bunkergutes möglich, indem die Transportgeschwindigkeit zum Auslauf hin beschleunigt wird. So können nachgeschaltete Geräte genauer beschüttet werden.

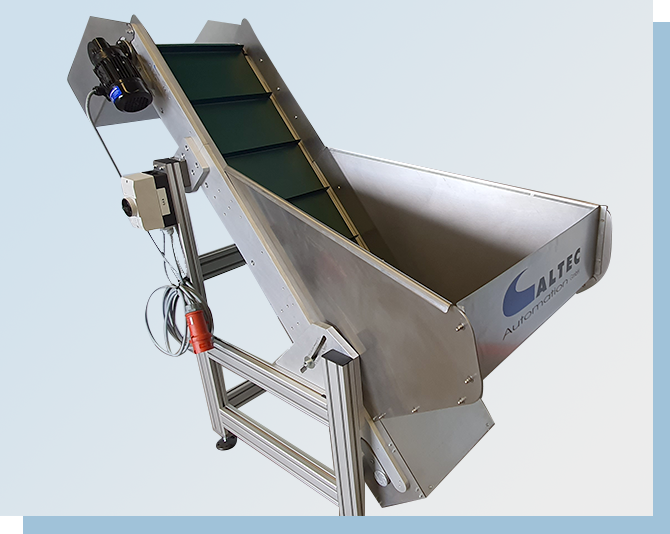

SCHRÄGFÖRDERER

Unsere Bandbunker (Schrägförderer) eignen sich zur Bevorratung von Werkstücken und bauen auf hochwertigem Qualitäts-Aluminiumprofilen auf. Die Auswahl der Fördergurte richtet sich nach den zu fördernden Teilen.

DIE HAUPTMERKMALE:

  • Füllvolumen mit bis zu 200 Litern
  • Bunkerwanne und Schütte aus V2A
  • Gurt in FDA-Ausführung,
  • Motor in Drehstromausführung,
  • Förderlänge bis zu 3000 mm

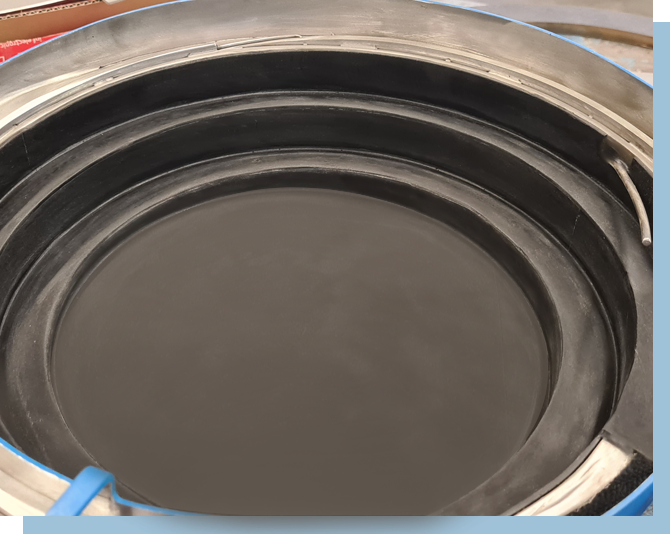

BESCHICHTUNG

BESCHICHTUNG POLYURETHAN
Polyurethan geklebt
Die Beschichtung mit Poylurethan wird überwiegend zur Lärmreduktion bzw. Teileschonung eingesetzt. Außerdem wird bei vielen Werkstücken, die zugeführt werden sollen, die Laufeigenschaft deutlich verbessert. Polyurethan, als Schleuderplatten, ist in nahezu allen Materialstärken lieferbar.

BESCHICHTUNG FÖRDERBÜRSTE
Förderbürstenmaterial 6 mm grünDas grüne Bürstenmaterial aus Nylon-Borsten, eingegossen in einer PUR-Schicht, ist in nahezu allen Bereichen der Sortier- und Zuführtechnik einsetzbar. Förderbürsten sind für den Einsatz mit öligen Teilen geeignet. Weitere Förderbürsten erhalten Sie auf Anfrage.

BESCHICHTUNG METALINE GESPRITZT
ELASTOMERIFIZIERUNG
Mehrkomponentiger, kalt spritzbarer, elastischer Polyurethanwerkstoff für die Schutzbeschichtung schlagverschleiß und lärmbelasteter Flächen.

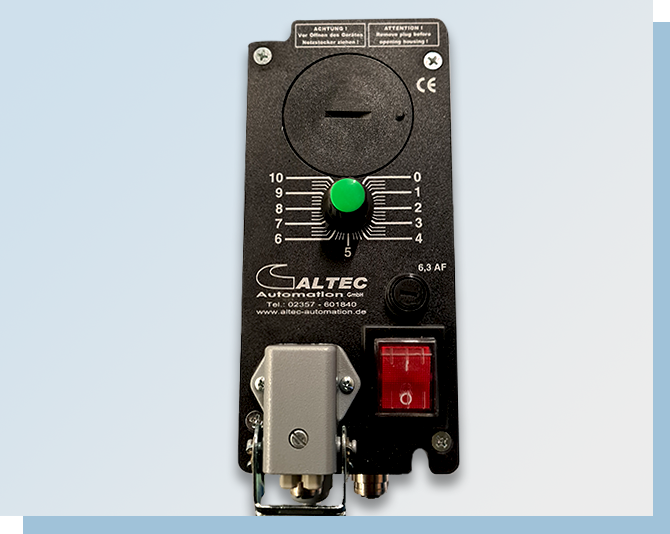

Steuergeräte

Moderne elektronische Steuerungen der Typenreihe NAZZS gewährleisten den sicheren Betrieb von Schwingfördergeräten mit einer Stromaufnahme bis max. 6 Ampere. Über verschiedene Standard-Funktionen und zusätzliche Optionen lassen sie sich in den unterschiedlichsten Bereichen einsetzen und vielseitig an den jeweiligen Einsatzfall anpassen. Bei der Gehäuseausführung sind Schwingbreiteneinsteller und Schalter auf der Frontseite eingebaut und die Anschlüsse für Schwingförderer und Sensorik steckbar ausgeführt. Die Einbauausführung kann auf einer Norm-Hutschiene nach EN50022 aufgeschnappt und so, sehr einfach, in einen Schaltschrank eingebaut werden.

EINBAUSTEUERUNG
Als Standardfunktionen sind u.a. verfügbar:Die Ausgangsspannung wird geregelt. Dadurch bleibt die Schwingbreite auch bei Schwankungen der Netzspannung im Bereich /- 10 % konstant. Die Veränderung der Schwingbreite und damit des Förderstromes von nahezu 0 bis 100 % erfolgt sollwertproportional.Zur Veränderung der Schwingbreite sind wahlweise externe Fremdführungsgrößen 0...10VDC; 0...20 mA; 4...20 mA anschließbar. Relaisausgang z.B. für Verknüpfung oder Fernüberwachung.

Die Freigabemöglichkeit geschieht wahlweise durch Schalter (Dauerkontakt, potentialfrei) oder anhand eines Spannungssignals ( 24 V DC). Für Antriebe unter O,lA Stromaufnahme (z. B. TF 100, KF 0,3 und KF 0,5) steht außerdem ein einfaches Steuergerät vom Typ SW zur Verfügung, während Antriebe mit einer Stromaufnahme über 6 A (z. B. TF 600) Steuergeräte vom Typ SC... benötigen.
Für besondere Einsatzfälle stehen auch besondere Frequenz-Steuergeräte 6 bis 8 Ampere zur Verfügung.

Diese Mikroprozessorgesteuerten Geräte erzeugen eine netzunabhängige Frequenz zum Betreiben des Schwingförderers. Dies ist beim häufigen Wechsel von unterschiedlich schweren Nutzgeräten oder Anbacken des Fördergutes von Vorteil.
Beim Einsatz in Explosionsgefährdeten Räumen gelten besondere Bedingungen für die Steuergeräte mit Schutzeinheit. Sie müssen in einem nicht Explosionsgefährdeten Raum untergebracht oder druckfest gekapselt werden.

Alle Steuergeräte erfüllen betreffend der elektromagnetischen Verträglichkeit (EMV) die Forderungen der EG-Richtlinie 89/336/EWG und Änderungen 91/263/EWG, 92/31/EWG

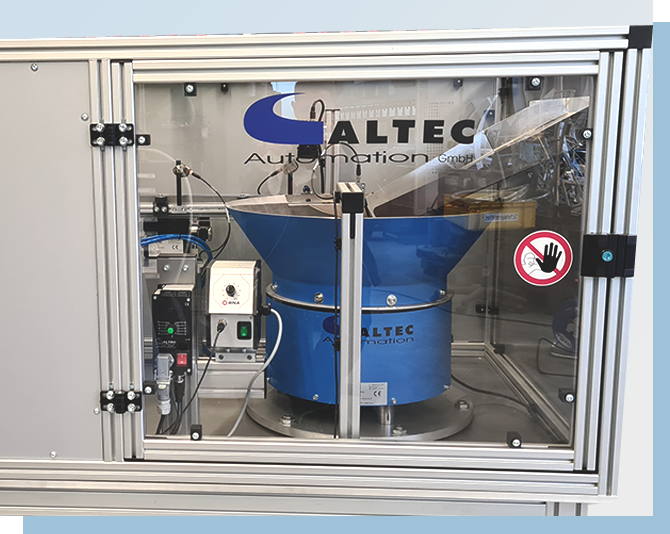

SCHALLDÄMMHAUBE

SCHALLSCHUTZ / SCHALLDÄMMHAUBEN
Beim Fördern von Teilen entstehen durch die Wurfbewegung Geräusche. Diese können je nach Einsatzbedingungen mehr oder weniger intensiv sein.

Ein Mindern dieses Lärms kann durch eine Geräuschdämmende Beschichtung erreicht werden. Noch wirksamer lässt sich der Geräuschpegel durch die Verwendung von Schalldämmhauben reduzieren.

Je nach maximalem Geräuschpegel wird dabei eine Verminderung um 10 bis 25 dB(A) erzielt. Die Schalldämmhauben werden auch eingesetzt, um das Fördergut vor Staub oder Verschmutzung zu schützen.
Die aus Stahlblech gefertigten Hauben haben einen durchgehenden Befestigungsflansch für eine einfache Montage. Eine angeschraubte Tür gestattet die bequeme Fertigung des Durchbruchs für den Topfauslauf.

Durch einen abnehmbaren Deckel aus Makrolon kann der Füllstand des Teileförderertopfes beobachtet und das Nachfüllen vorgenommen werden.
Natürlich können auch Lärmschutzhauben aus hochwertigem Qualitäts-Aluminiumprofilen gefertigt werden.
